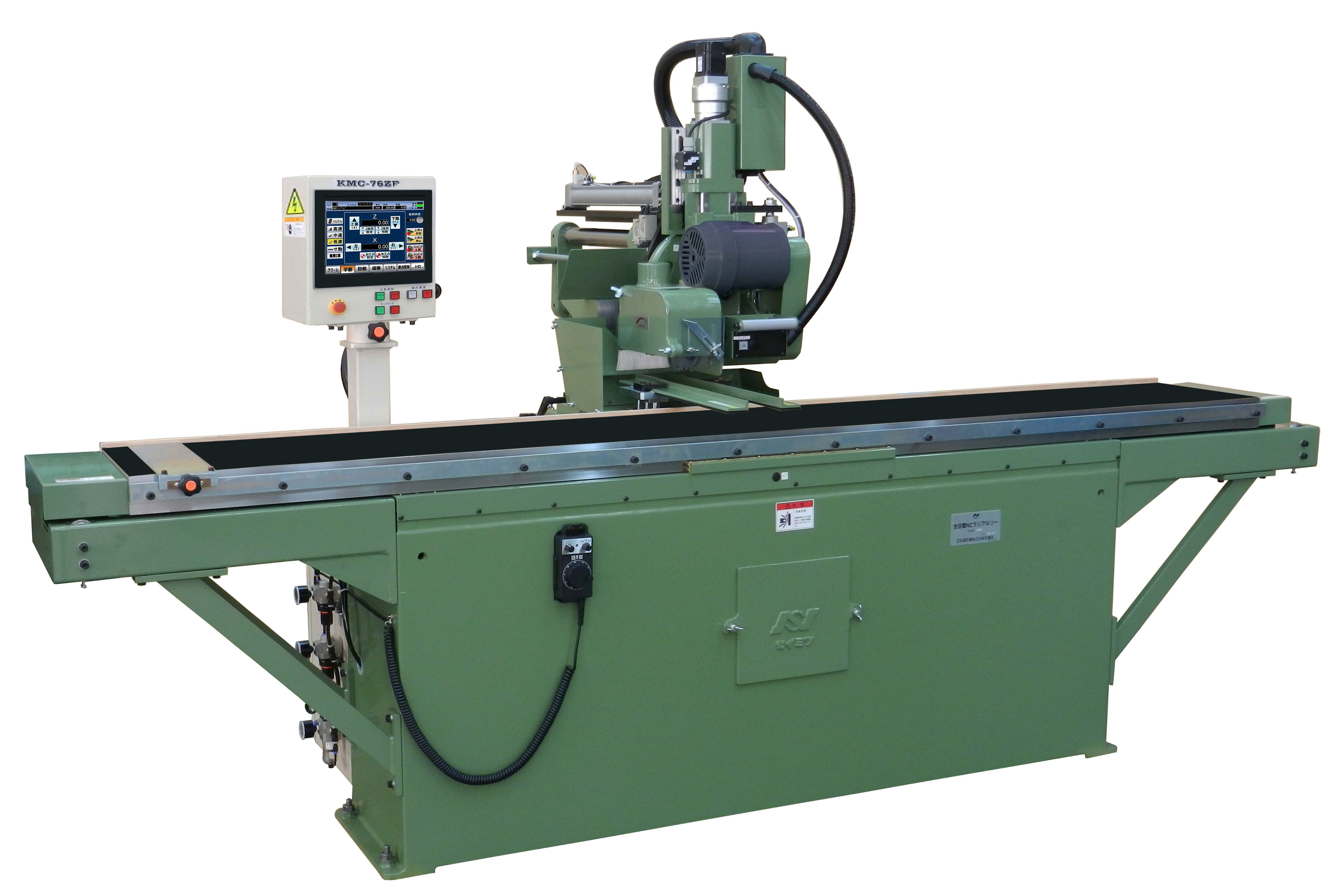

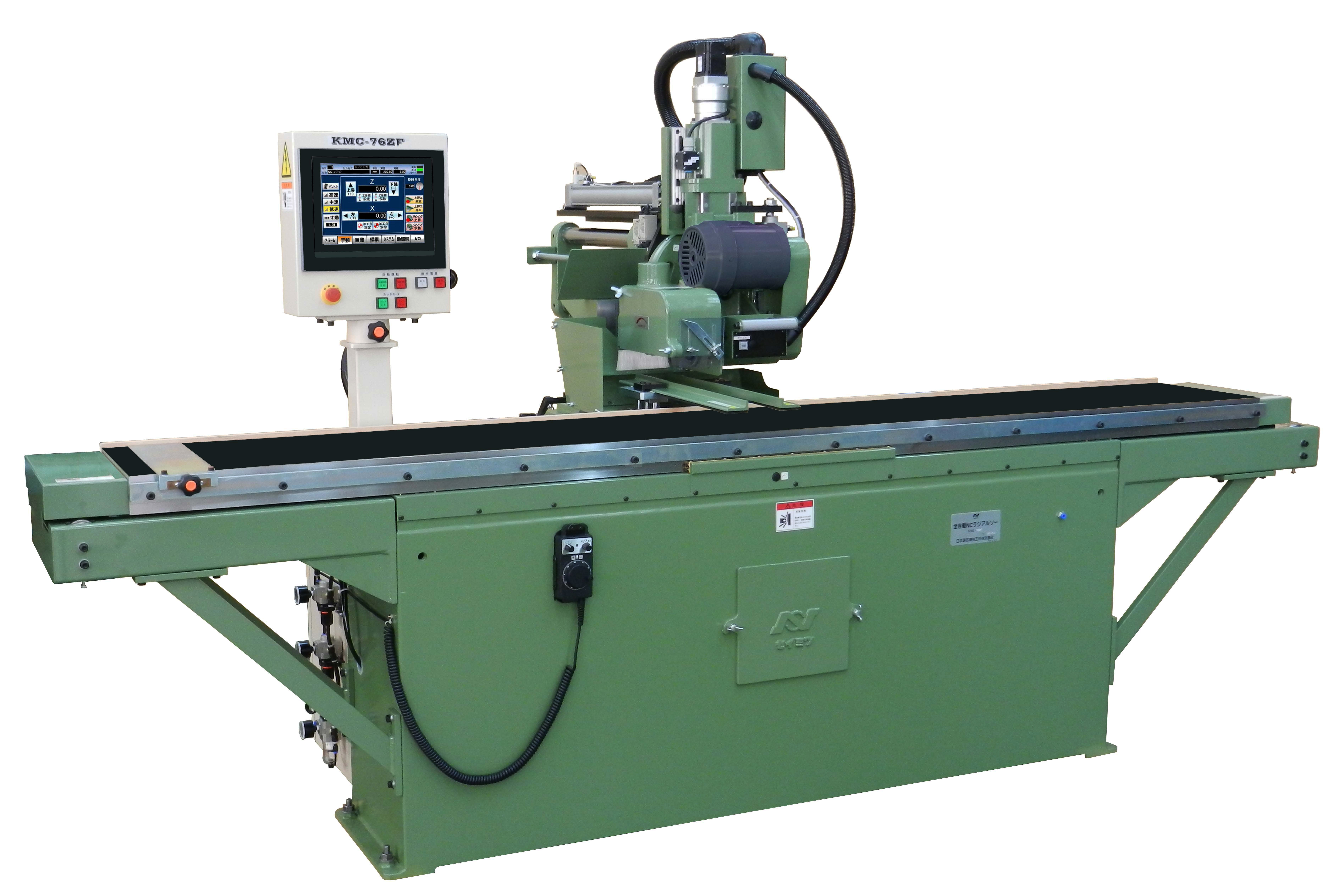

全自動NCラジアルソー KMC-76ZF

組子細工用に開発された精密加工用のラジアルソー。
1/100mmのテーブル移動・深さ調整・材料押え・切削・刃物のジャンピングなどを全自動で行います。
専用のNC装置を搭載し、材料の長さ・溝幅・溝の数・深さを入力するだけでプログラムを自動で作成。
深さの異なる溝加工にもプログラムで対応します。


テーブル移動:自動
カッタヘッド前後:自動/手動
NC制御:2軸(X/Z軸)
加工動画⇒
(外部へ リンクします)
動画/ホゾ付き組子
動画/三つ組手加工


   簡単なプログラム作成

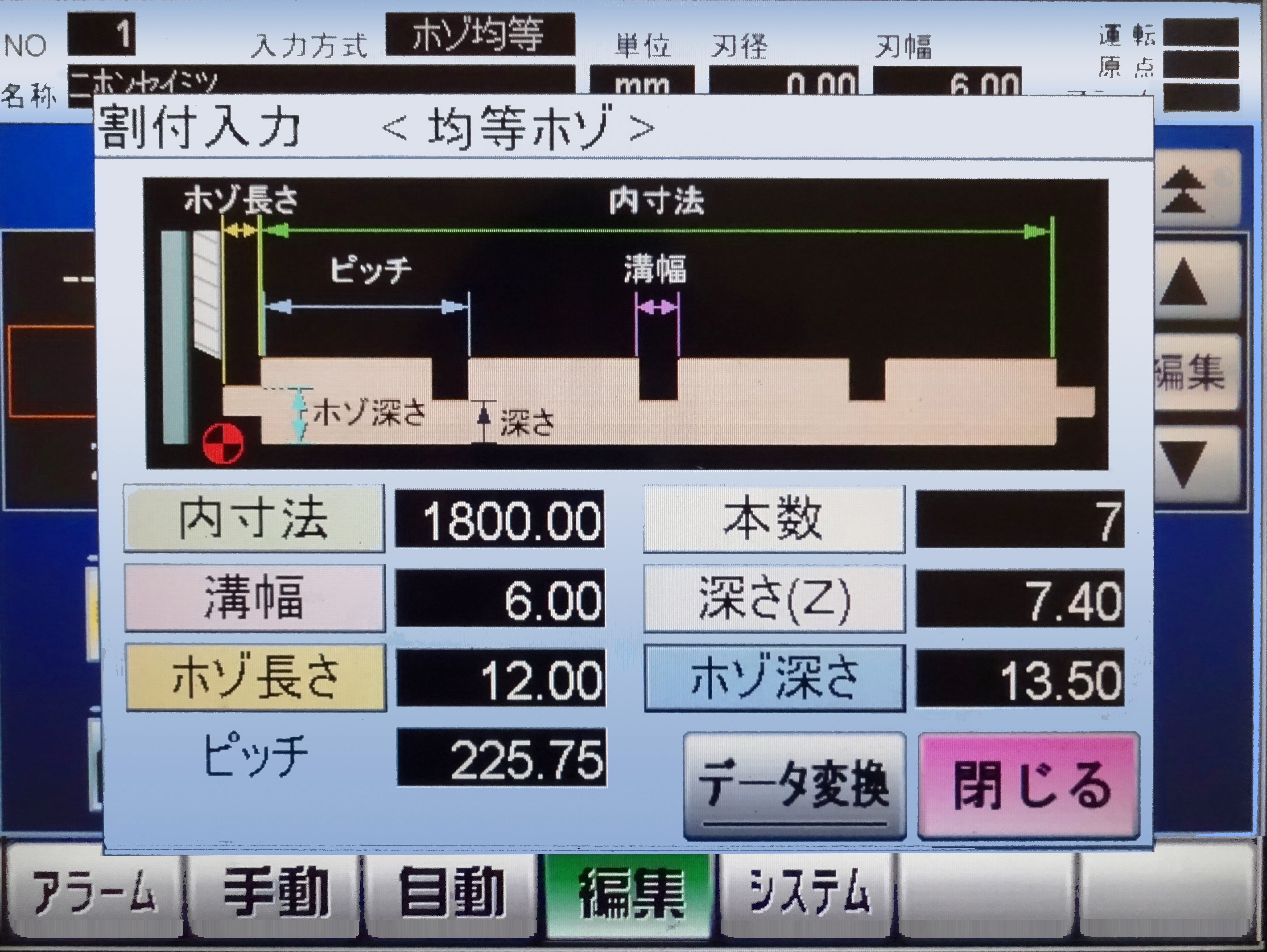

均等割付ホゾ加工 入力画面

内寸法(材料長さ)、溝幅、本数(溝の数)・深さ(Z)を入力するだけで、プログラムを自動で作成。


   アーム旋回角度表示    手動パルスハンドル

再現性の高いデジタル角度表示機能で、正確な角度設定が可能。

加工原点合わせ・手動加工時には、手動パルスハンドルで 1/100mmの位置合わせが可能。

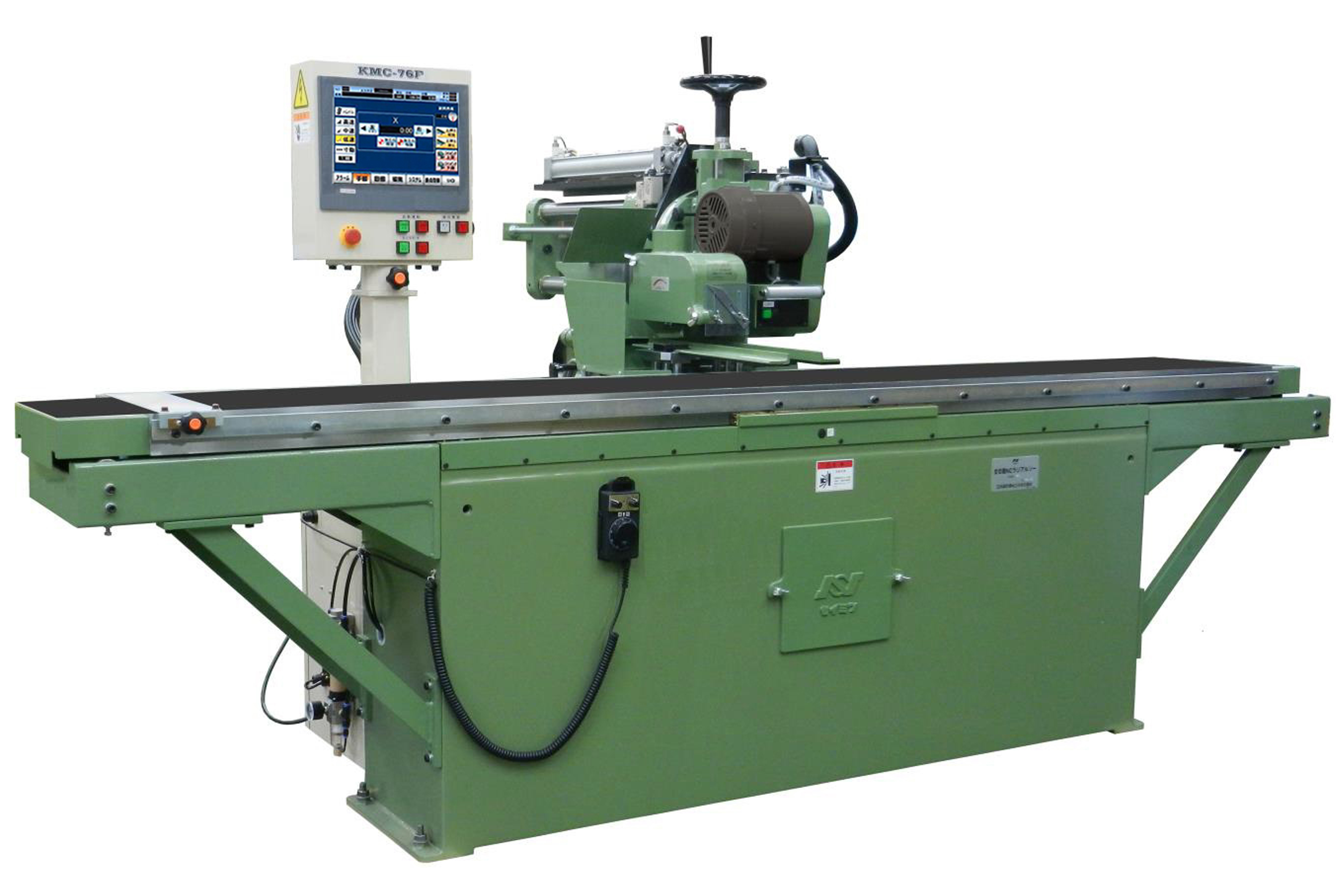

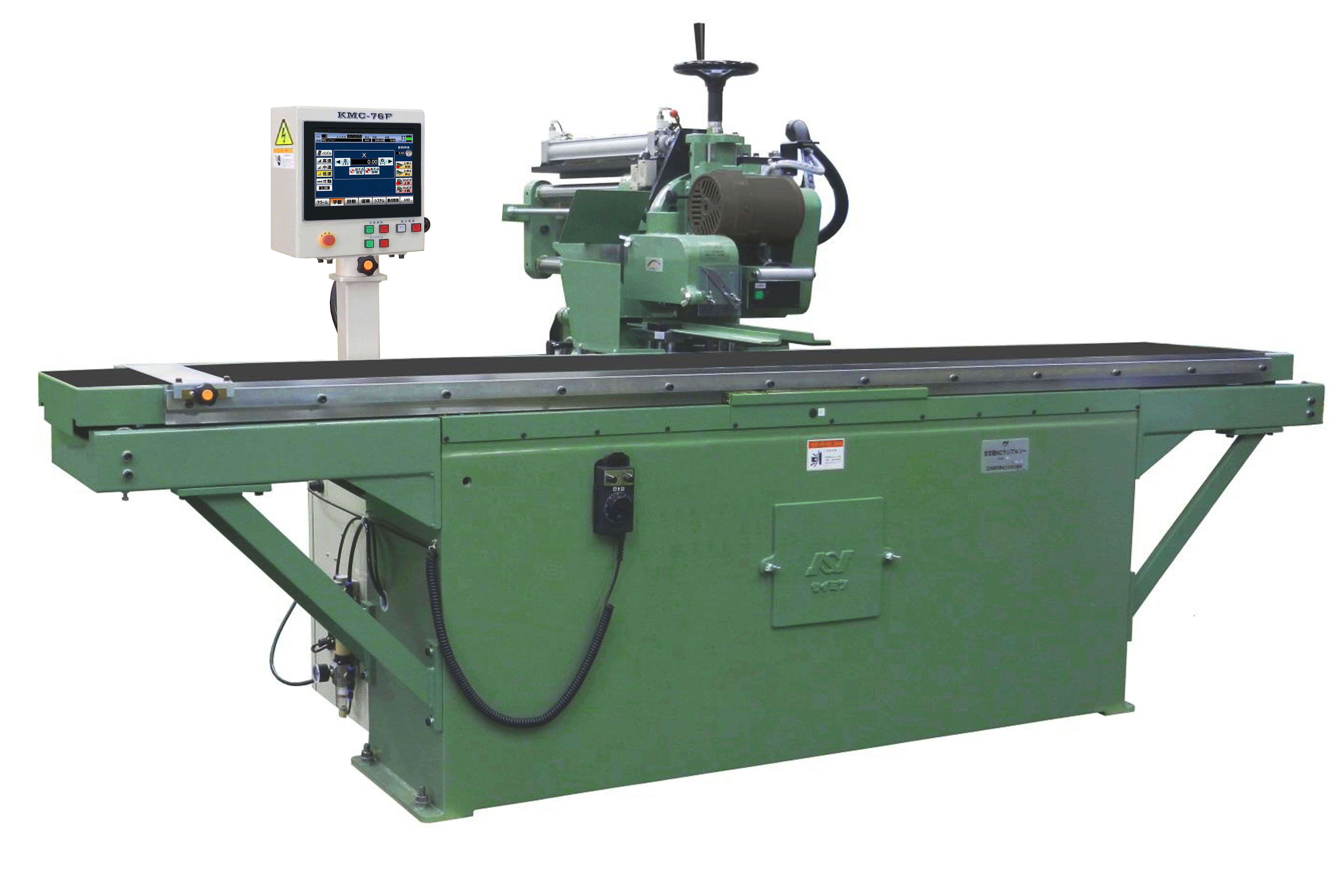

全自動NCラジアルソー KMC-76F

組子細工用に開発された精密加工用のラジアルソー。
専用のNC装置を搭載し、材料の長さ・溝の幅・溝の数を入力するだけでプログラムを自動で作成。

テーブル移動:自動
前後:自動/手動
NC制御:1軸(X軸)


   簡単なプログラム作成


均等割付入力画面

内寸法(材料長さ)、溝幅、本数(溝の数)を入力するだけで、プログラムを自動で作成。


   アーム旋回角度表示    手動パルスハンドル

再現性の高いデジタル角度表示機能で、正確な角度設定が可能。

加工原点合わせ・手動加工時には、手動パルスハンドルで 1/100mmの位置合わせが可能。




全自動NCラジアルソー KMC-76ZF
(深さ制御付)
全自動NCラジアルソー KMC-76F
加工材料寸法
(幅×高さ×長さ)
300mm×60mm×2170mm 300mm×60mm×2170mm
カッター回転数 50Hz 2,900/5800
60Hz 3,500/7,000
50Hz 2,900/5800
60Hz 3,500/7,000
カッターモータ
3相 200V
0.75kw 2P 0.75kw 2P
テーブルサイズ
(幅×長さ)
350mm×2600mm
(有効移動2170mm)
350mm×2600mm
(有効移動2170mm)
カッターヘッド
前後送り
エアシリンダ エアシリンダ
材料上押え方式 エアシリンダ エアシリンダ
必要エアー圧 5kg 5kg
機械寸法
(幅×奥行×高さ)
2900mm×1742mm×1710mm 2900mm×1742mm×1710mm
質量 1050kg 900kg
NC制御 2軸 (X/Z軸) 1軸 (X軸)
最小設定単位 0.01mm
0.001寸
0.01mm
0.001寸
プログラム数ワ−ク 999 999
工程数 500 500
回数 999 999
指令方式 インクリメンタル
アブソリュート
インクリメンタル
アブソリュート
この他にも特注仕様が製作できます。お問い合わせ下さい。
KMC-76ZF・KMC-76F カタログ
