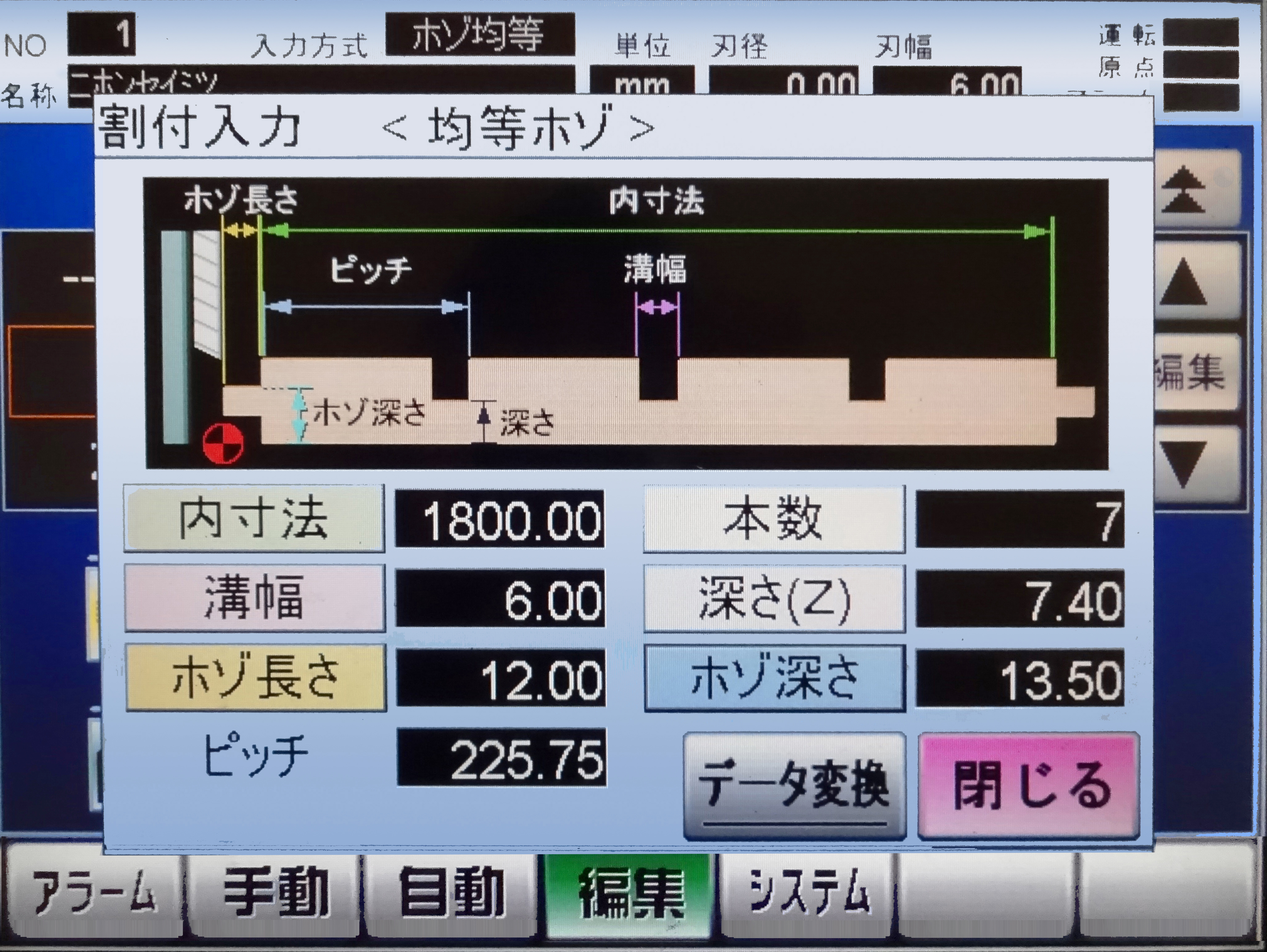

リューター　信頼のブランド 日本精密機械工作株式会社 HOME 企業情報 企業情報 社長メッセージ 会社概要 事業所案内 事業内容 製品情報 ハンドグラインダー ペンタイプグラインダー ホビー 超音波研磨装置 精密マイクロボール盤 機械装着用スピンドル 先端工具 品番一覧 廃番製品一覧 木工機械 取扱説明書 ENGLISH 中　文 全自動NCラジアルソー　ＫＭＣ-76ＺＦ 組子細工用に開発された精密加工用のラジアルソー。 1/100mmのテーブル移動・深さ調整・材料押え・切削・刃物のジャンピングなどを全自動で行います。 専用のNC装置を搭載し、材料の長さ・溝幅・溝の数・深さを入力するだけでプログラムを自動で作成。 深さの異なる溝加工にもプログラムで対応します。 ●テーブル移動：自動 ●カッタヘッド前後：自動/手動 ●NC制御：2軸（X/Z軸） 加工動画⇒ (外部へ リンクします) 動画/ホゾ付き組子 動画/三つ組手加工    簡単なプログラム作成 均等割付ホゾ加工 入力画面 内寸法（材料長さ）、溝幅、本数（溝の数）・深さ（Z）を入力するだけで、プログラムを自動で作成。    アーム旋回角度表示    手動パルスハンドル 再現性の高いデジタル角度表示機能で、正確な角度設定が可能。 加工原点合わせ・手動加工時には、手動パルスハンドルで 1/100mmの位置合わせが可能。 　　　　　　　 全自動NCラジアルソーKMC-76ZF　（深さ制御付） 加工材料寸法 （幅×高さ×長さ） 300mm×60mm×2170mm テーブルサイズ （幅×長さ） 350mm×2600mm （有効移動2170mm) カッターモータ 3相　200Ｖ 0.75kw　2P カッターヘッド 前後送り エアシリンダ カッター回転数 50Hz 2,900/5800 60Hz 3,500/7,000 材料上押え方式 エアシリンダ ジャンピング 50mm 機械寸法 （幅×奥行×高さ） 2900mm×1742mm×1710mm 必要エアー圧 5kg 質量 1050kg NC制御 2軸 （X/Z軸） プログラム数 ワ−ク�� 999 最小設定単位 0.01mm 0.001寸 工程数 500 指令方式 インクリメンタル アブソリュート 回数 999 この他にも特注仕様が製作できます。お問い合わせ下さい。 KMC-76ZF・KMC-76F カタログ footer 日本精密機械工作株式会社 〒666-0015 兵庫県川西市小花2-27-22  TEL：072-757-8750 / FAX：072-759-8181  mail;wood@L-nihon.co.jp
