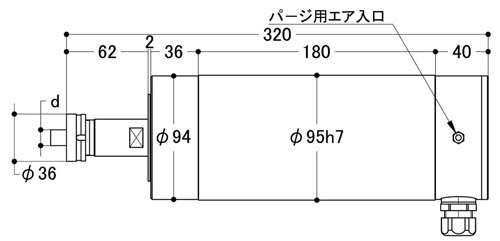

機械装着用h4スピンドル モータユニット HSM-2800CL（標準タイプ）
|
高精度加工に適した低振動・低発熱仕様のスピンドルです。
最大チャック径φ12mm、ELM-64Yより更に高剛性首長タイプ。
コントローラは、単独で使用できるパワーサプライタイプと、機械組込み用の電源ユニットタイプがございます。 |
 |
|
 |
|
φ12コレットチャック付属 （CHS312) |
| ●無負荷回転数 6,000〜18,000min-1 |
| ●無段変速 |
| ●コントローラ：パワーサプライ（単体操作用） HSC-2800CL |
| 電源ユニット（機械組込み用）
HSC-D2800CL |
| 品 番 |
無負荷回転数
(min-1) |
最大出力
（W） |
最大トルク
（N·m） |
振れ精度
4D先
（mm） |
最大
チャック径
（mm） |
付属
コレット |
質量
(kg) |
| HSM-2800CL |
6,000〜18,000 |
1,400 |
1.1 |
MAX0.005 |
12 |
12 |
10 |
|
| 品 番 |
電 源 |
消費電力（KVA） |
質 量（kg） |
| HSC-2800CL |
三相200〜240V 50/60Hz
（単相200〜240V） |
1.1 |
3.8 |
|
|

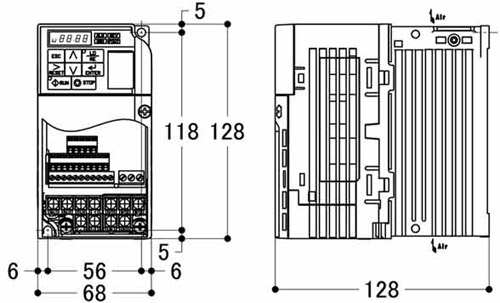

電源ユニット HSC-D2800CL（機械組込み用）
|
 |
| ●回転数表示 |
| ●外部制御機能 |
| ●オプション：電源コード5m（質量700ｇ) |
|
| 品 番 |
電 源 |
消費電力（KVA） |
質 量（kg） |
| HSC-D2800CL |
三相200〜240V 50/60Hz
（単相200〜240V） |
2.2 |
1.1 |
|
 |
| ロックナット：RHS300 |
| ●サブコレットアーバー HSA05 |
|
 |
|
| φ6コレットに装着してご使用下さい。 |
ツカミ能力 最大5mm
許容回転数 20,000min-1
|
|
|
|
|
|
ロックナット：RHS500 |
|
●切断砥石アーバー CHA100
φ12コレットに装着してご使用下さい。
使用砥石穴径 φ12.7mm
使用砥石厚さ 0.5〜1mm |
 |
